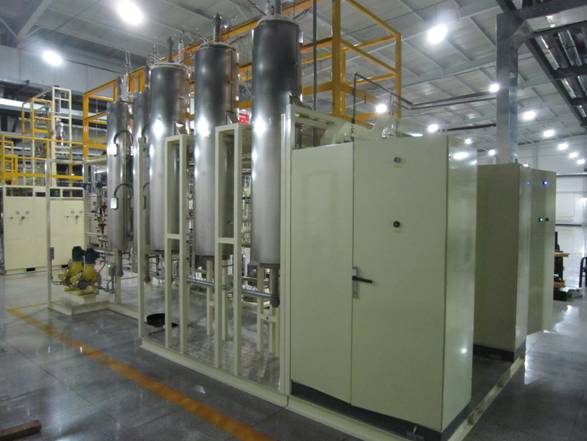

300ml二上流三常规五反应器渣油加氢试验装置
装置介绍
300ml二上流三常规五反应器渣油加氢试验装置，配有5个反应器，一反、二反为上流式电炉加热反应器，三反到五反为下流式盐浴炉反应器。五反既可以串联，也可单独使用一个、二个、三个、四个反应器；一、二反可以单独切换，进行更换催化剂并且单独硫化；配有氢气循环压缩机和循环氢水洗系统，氢气即可一次通过，也可气体循环操作。
液体原料由电子秤、齿轮泵计量；氢气用BROOKS质量流量计自动控制计量；反应产物由高、低压气液分离器分离，液体自动减出；配有氮气系统，可进行装置吹扫、置换及原料、产品的氮封。装置配有低分气提系统，可对产品进行氮气气提。装置采用DCS控制方式，对温度、压力、流量、液位等实现自动控制。
该装置设备、仪器、管阀件及控制系统等采用进口名牌产品，控制系统并设置连锁保护系统，可以实时对装置进行监控操作。装置自动化程度高，安全性能好，运行平稳，试验数据真实可靠，外观美观。
工艺参数
催化剂装填量： 50-300ml/反应器
反应温度： 室温-500℃
设计压力： 24.0 MPa
操作压力： 10.0-18.0 MPa
体积空速： 0.5－2.0h-1
氢油比： 300－1500
气提流量： 50-300L/h
循环氢流量： 100-800L/h
