A furnace of double reflexes

100ml一炉双反五反应器渣油加氢试验装置
装置介绍

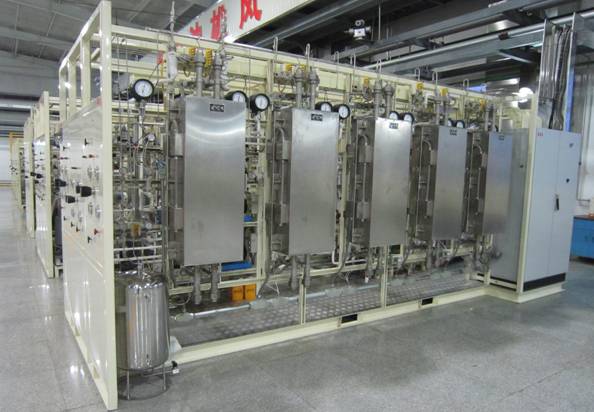

100ml一炉双反五反应器渣油加氢试验装置为两套平行装置,配有五个电加热炉,每一个电炉内可放置2台反应器,每套装置配有5个反应器,一反到五反既可以串联,也可三个、四个反应器串联;氢气一次通过。可以进行渣油催化剂的配级、两组催化剂平行试验。
液体原料由电子秤、齿轮泵计量;氢气用BROOKS质量流量计自动控制计量;反应产物由高、低压气液分离器分离,液体自动减出;配有氮气,可进行装置吹扫、置换及原料、产品的氮封。装置采用DCS控制方式,对温度、压力、流量、液位等实现自动控制。
该装置设备、仪器、管阀件及控制系统等采用进口名牌产品,控制系统并设置连锁保护系统,可以实时对装置进行监控操作。装置操作自动化程度高,安全性能好,运行平稳,试验数据真实可靠,外观美观大方。

工艺参数

催化剂装填量:            30-100ml/反应器
反应温度:                    室温-500℃
设计压力:                    24.0 MPa
操作压力:                    5.0-18.0 MPa
体积空速:        0.5-2.0h-1
氢油比:                        300-1500
气提流量:                    50-300L/
