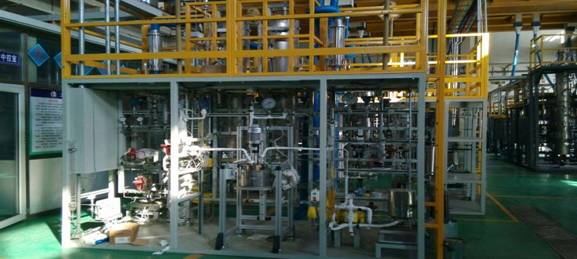

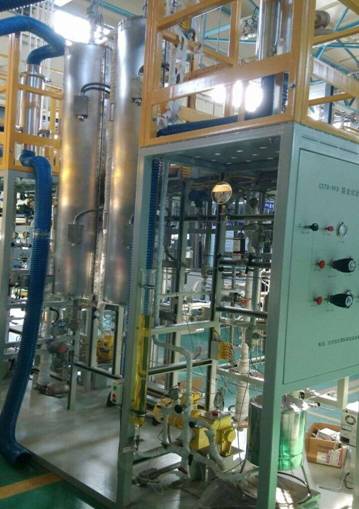

CSTR小型加氢试验装置
装置介绍
CSTR 小型渣油加氢装置,用于馏分油和渣油高压加氢实验,能对反应器内催化剂、油和氢气充分混合,达到全返混效果。
2个篮筐式加氢反应釜,即可串联,也可单釜独用,氢气即可循环也可一次通过;液体原料由电子秤、计量泵计量;氢气用BROOKS质量流量计计量;反应产物由高、低压气液分离器分离,液体自动减出;配有循环氢水洗系统;配有氮气系统。装置采用DCS控制方式,对温度、压力、流量、液位等实现自动控制。
该装置设备、仪器、管阀件及控制系统等采用进口名牌产品,控制系统并设置连锁保护系统,可以实时对装置进行监控操作。装置操作自动化程度高,安全性能好,运行平稳,试验数据真实可靠
工艺参数
原料油: 馏分油、常压渣油、减压渣油等
催化剂装填量: 20-100ml/反应器
催化剂: 粒径:0.5mm
反应温度: 室温-450℃
操作压力: 1.0-16MPa
体积空速: 0.5-3.0h-1
氢油比: 300-1500
